High Quality Lamination Die Stator Rotor Mould Manufacturer 28mm 31mm 35mm BLDC Stator and Rotor Core Stamping Mold Die Tool

Features

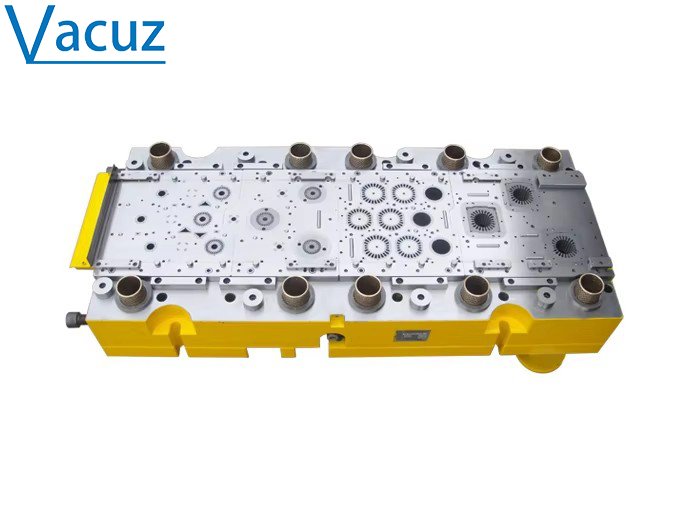

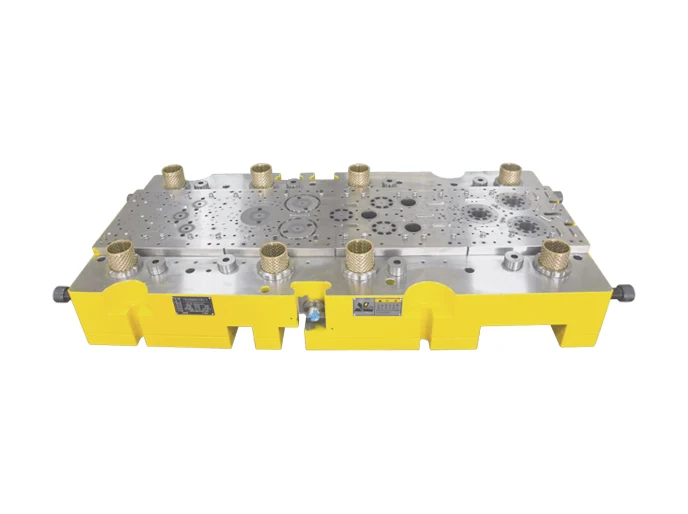

High Speed progressive Stamping die for stator rotor

High precision progressive die is main and high speed tooling for manufacturing all kind of different electric motor stator rotors. We specialized in manufacturing various kinds of motor core, auto electric parts, ammeter, and transformer core progressive dies. We provide mold design and layout based on customers ’samples or drawing of lamination

Cavities：1-3 CavitiesDie life：200 MillionBlade life： > 2 MillionBlade effective height：10mmStamping speed：300 strokes/ minDie
structure： Three-plate, double guide pillar Die base material： Baosteel P20, Baosteel S50C. Blade material： CF-H40S、Sandvik
H6P、RD50、Boyundongfang MD40、ASSAB ASP、CB KG4、CB NFM24Plate matrial： SKD11、D2、Cr12、Cr12MoV、GCr15

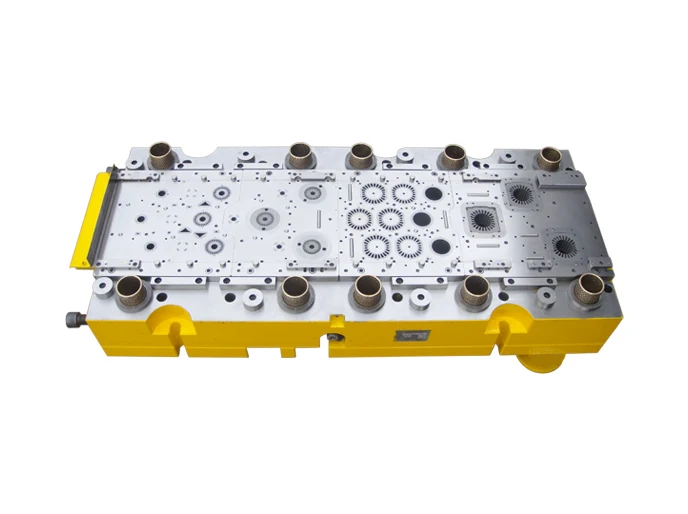

Right elevation

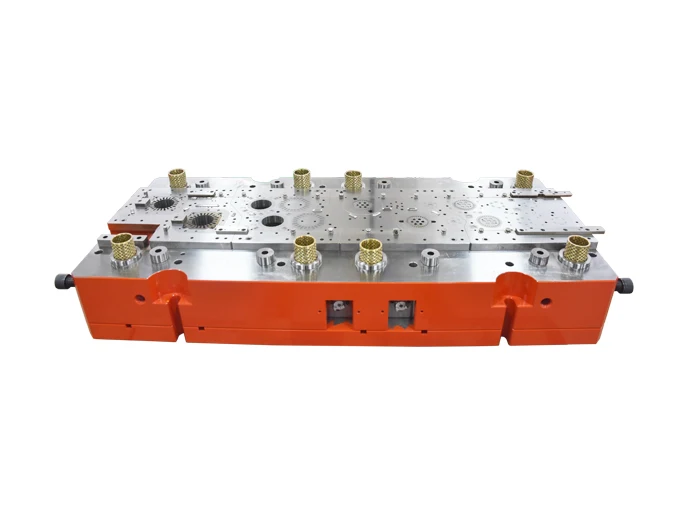

Left elevation

Front elevation

主な技術パラメーター

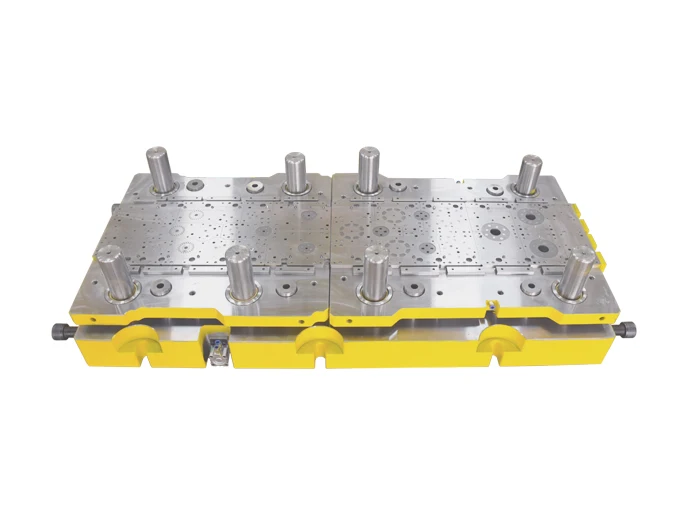

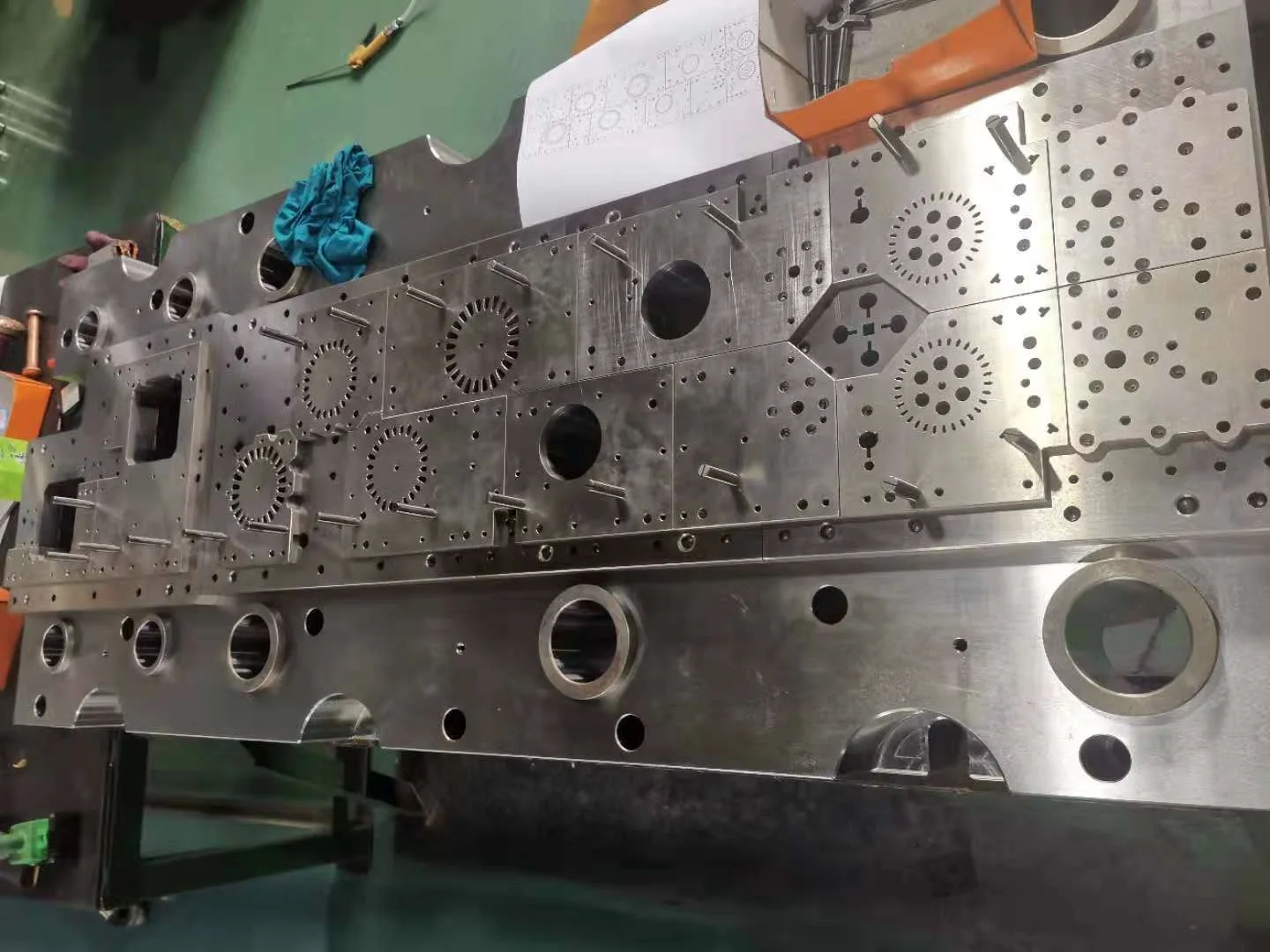

Mold Configuration

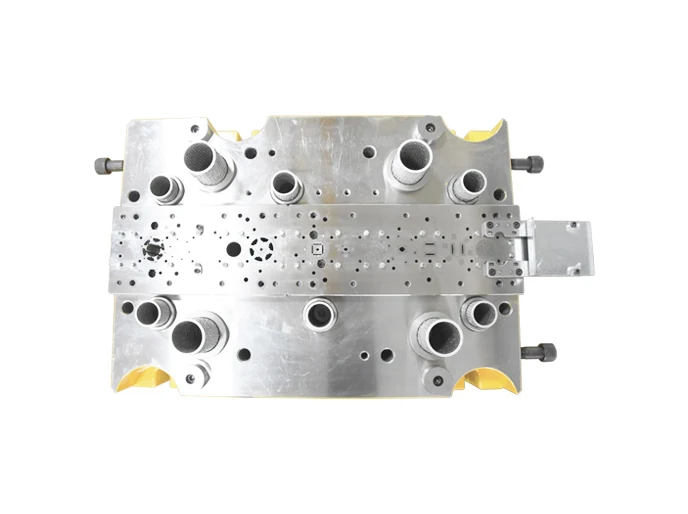

Side view of die

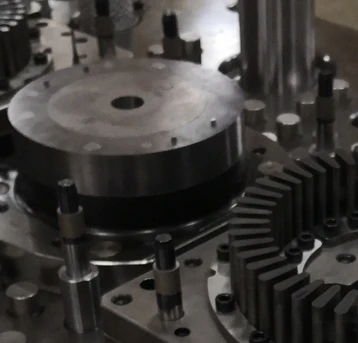

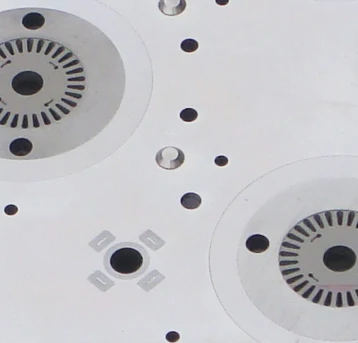

Punch structure

Punch guide parts

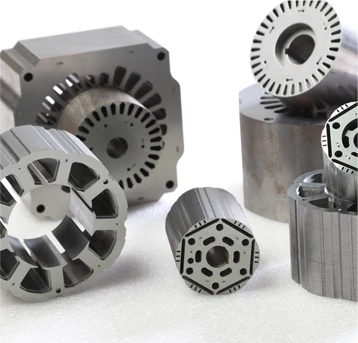

Stator rotor Lamination

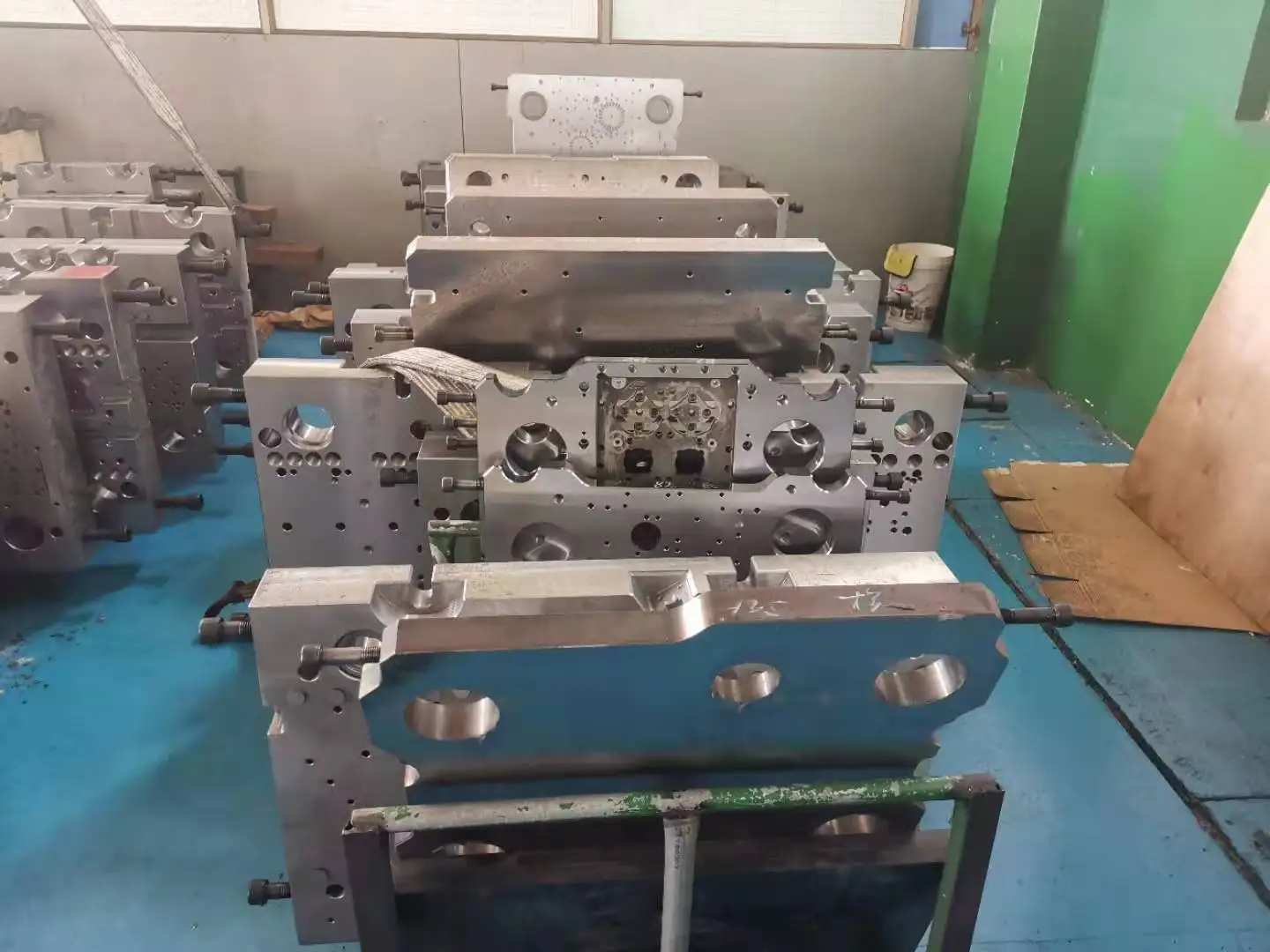

Mold Equipments

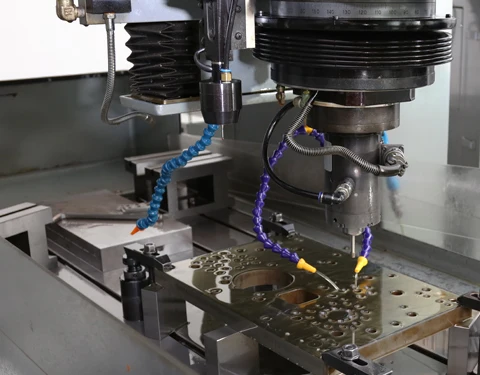

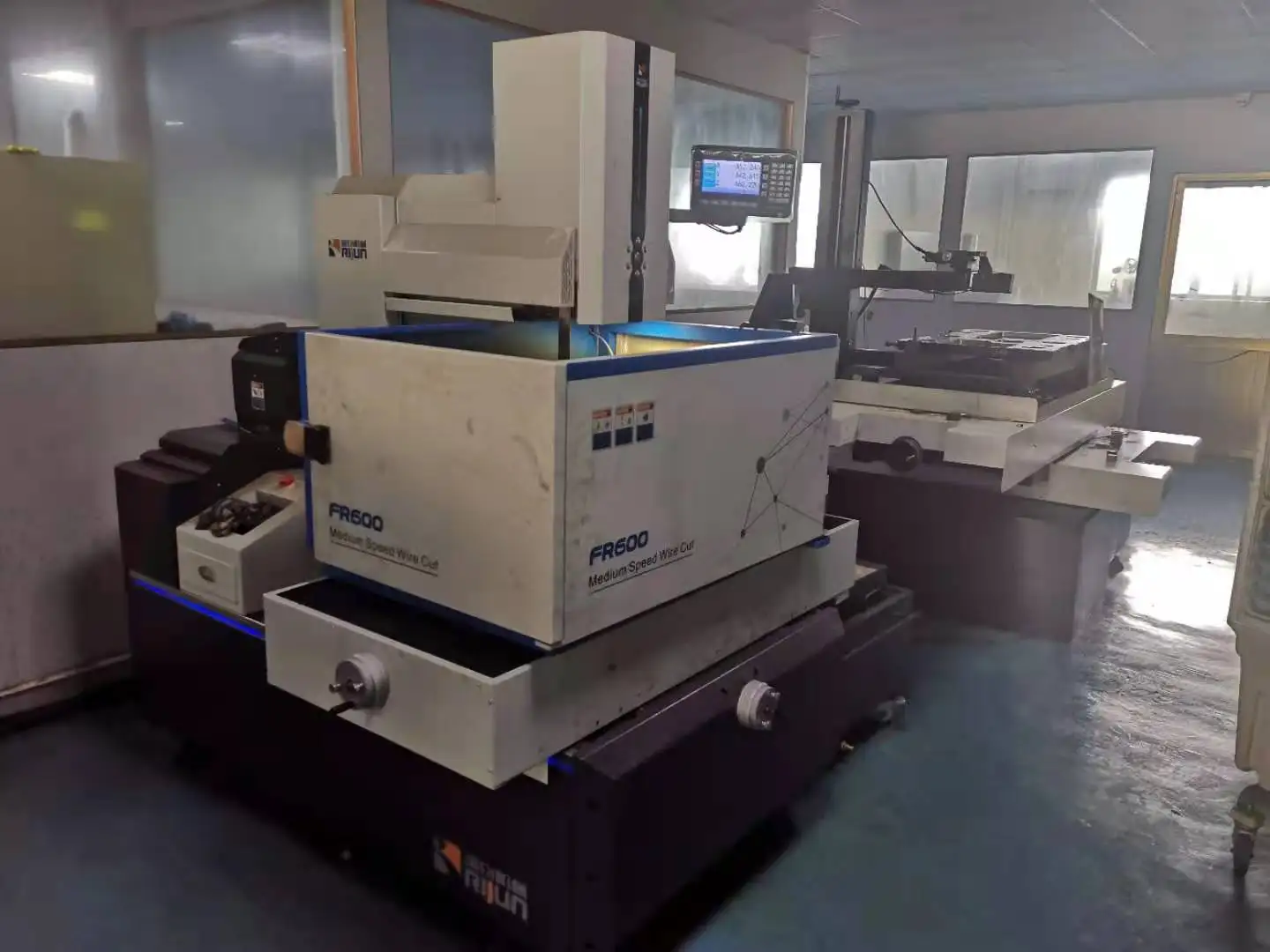

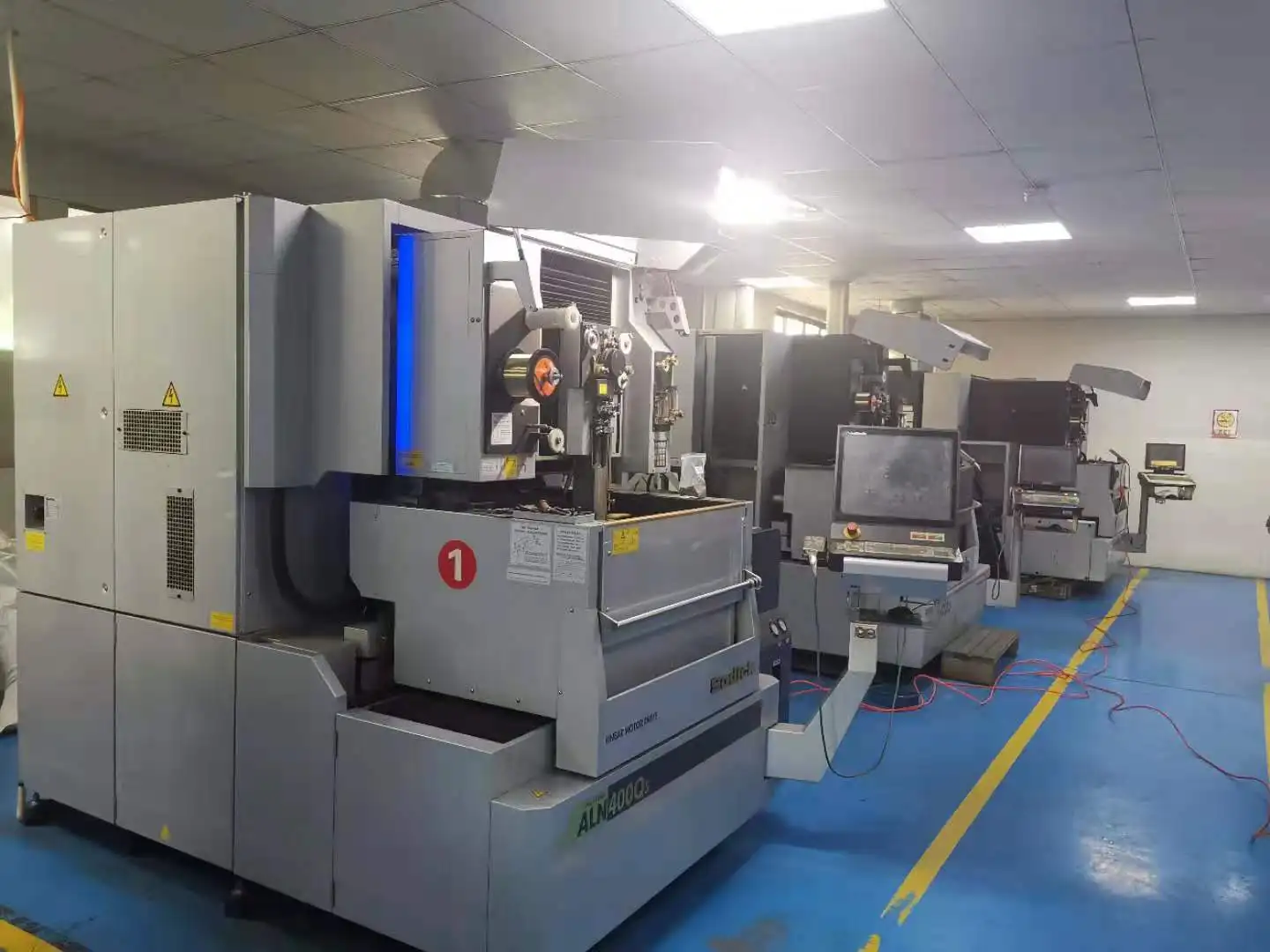

The plate parts ，punch and die are mainly processed by slow wire cutting machine. The dimensional tolerance is 0.002mm which can
ensure that the performance of the mold will not changed when the parts are exchanged.

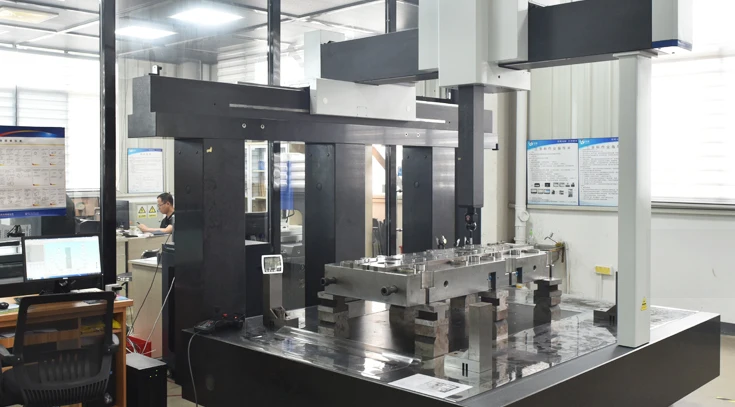

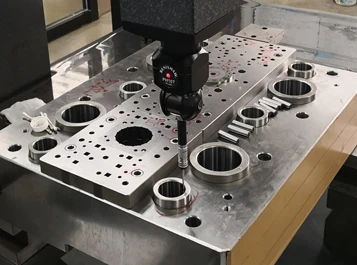

Three Coordinate Measuring Machine: The large-scale 2500-length three-coordinates and JG Grinding applies to mold assembly which
makes the assembly position accurate and shorten the assembly time. The success rate of first mold trial is greatly improved.

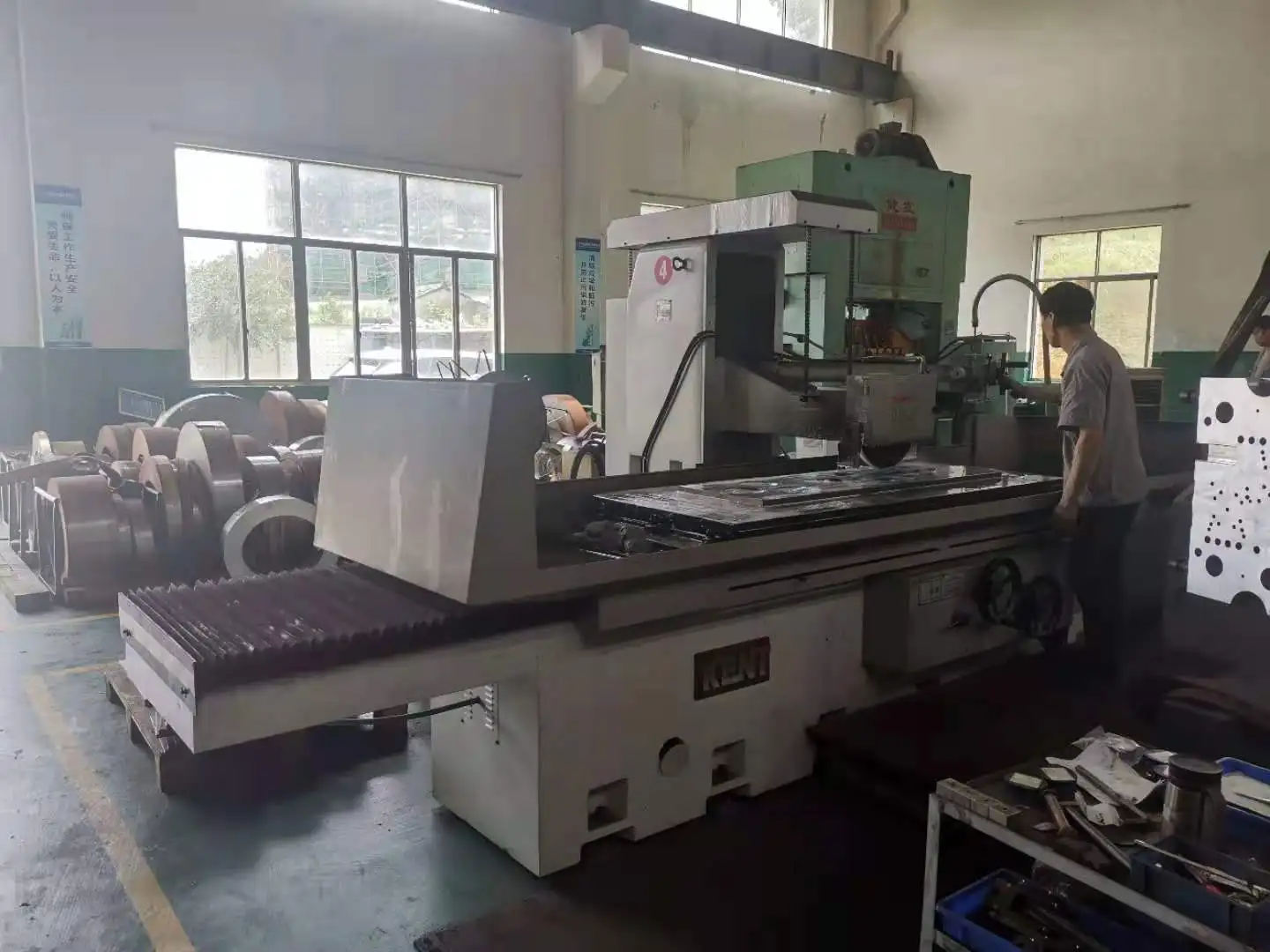

Grinding

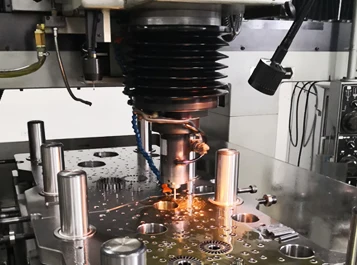

JG grinding is used for processing pilot pin position and die clamping plate cavity. The surface of per parts and cavity will be smoother and wear-resistant. The dimension tolerance will be 0.002mm which will improve the blade accuracy and stability. As a result, the die life will be longer.

PG grinding

PG Grinding is used for processing lock pin, groove of punch and die as well as central hole of punch. The surface of per parts will be smoother and wear-resistant. The dimension tolerance will be less than 0.002mm which will improve the blade accuracy and stability. As a result, the die life will be longer.

梱包・発送

Inner packing

10-20mm wooden board is applied to protect the limited post. The hook on each side of mold is fixed by steel wire. All sides of the mold is covered with transparent film.

Outer packing

The progressive stamping die is fixed in the box
