11 Channels 18650 21700 Cylindrical Cell Internal Resistance Testing Sorter Sorting Machine for Battery Pack Assembly
商品説明
11 Channels 18650 21700 Cylindrical Cell Internal Resistance Testing Sorter Sorting Machine for Battery Pack Assembly
Overview:

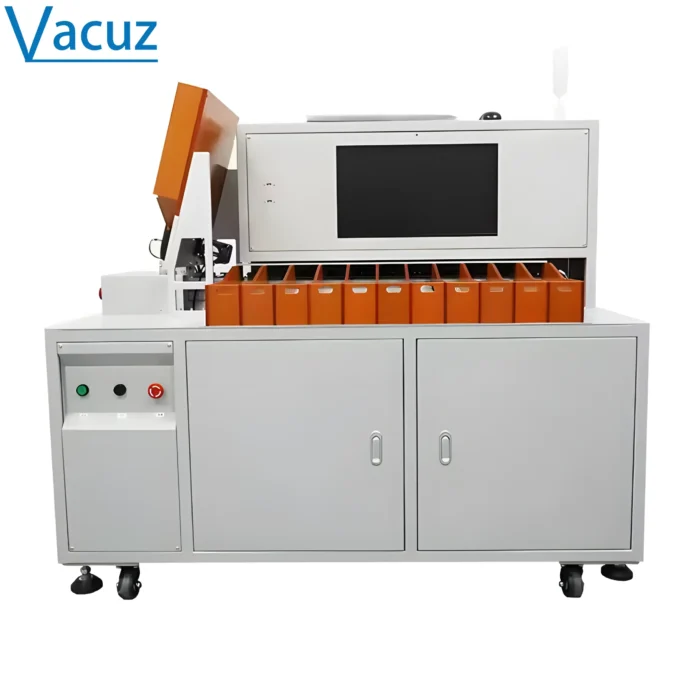

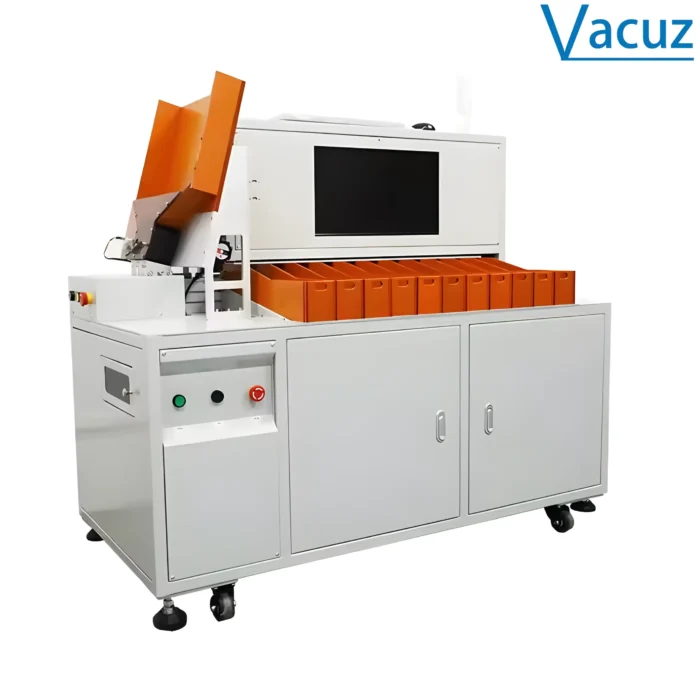

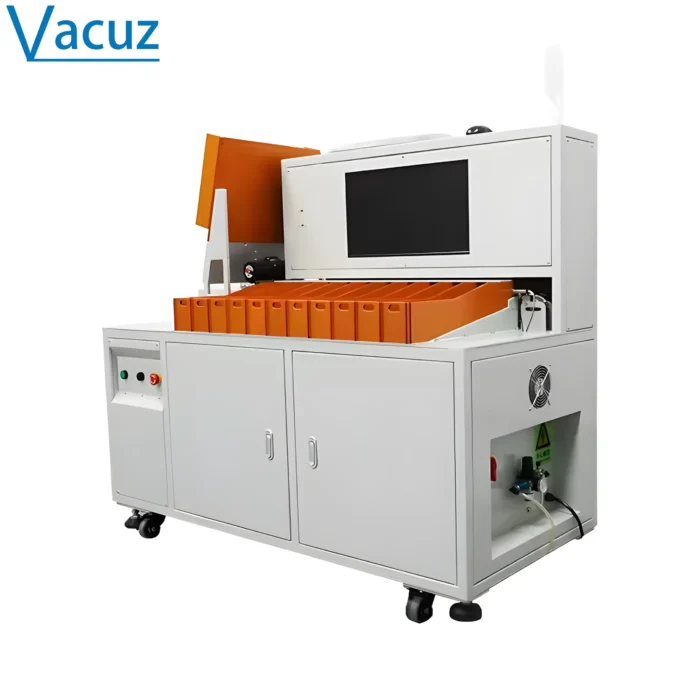

11 Channel Battery Sorting Machine
For Cylindrical Cell
The Battery Sorting Machine is mainly used for internal-resistance(IR) and voltage testing, and sort the cells to diffierent channels according to the setting.
Why need sorting machine?
When the batteries arrive at the battery pack factory, even the same batch of batteries may have different parameters(IR, Voltage), especially when the batteries come from some infeasible suppliers. When assemble the battery into a battery pack, we hope that the battery of the same battery pack has the same parameters(IR, Voltage) as much as possible, so that the performance of the battery pack will be better and more balanced.
How sorting machine works?

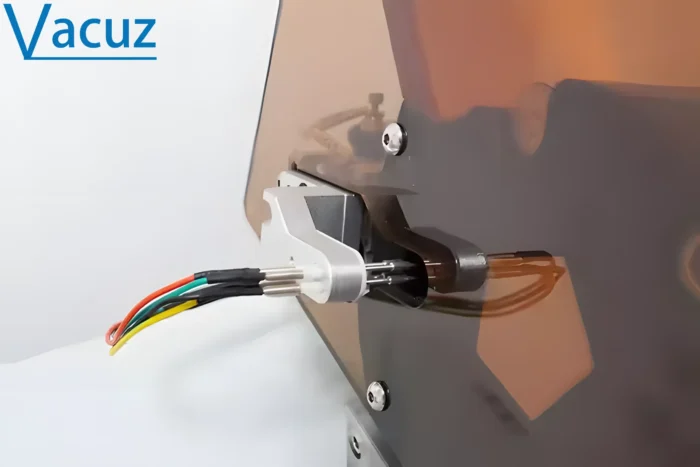

The battery sorting machine is composed of mechanical structure, feeding system, test system, control system, etc. First, put the battery into the bin, the battery roller drives the battery to the test position, the test probe contacts the positive and negative poles of the battery, the tester reads the internal resistance and voltage of the battery, the detector transmits the test results to the controller, and the controller puts the batteries with different parameters into different channels according to the settings.
1. The sorting machine is for cylindrical battery voltage and internal resistance testing, and delivery the battery to diffierent channels according to the setting.
2. Have touch screen version and computer version. The computer version can save and output testing data.
3. The equipment is controlled by PLC and Pc. The PLC is responsible for battery feeding, battery handling and battery sorting.The PC is responsible for battery testing data collection,voltage internal resistance rating, high work efficiency, saving manpower, good product performance.
4. Equipment materials are made of high quality thick cold-rolled sheet metal, aluminum frame.
マシンパラメーター
| モデル | VA-11 |
| 電源 | AC220V ± 10% 50Hz |
| Power Consumption | ≤1000W |
| Display Screen | Large size LCD screen/Touch screen |
| Compressed Air Pressure | 0.5 ~ 0.7Mpa |
| Sorting Speed | ≥ 90PPM |
| Chance of Damaged Product | ≤0.1% |
| NG Equipment Failure Rate | ≤0.1% |
| Open Circuit Voltage Accuracy | ± 0.1% rdg
Display Resolution: 0.1 millivolt |
| AC Resistance Accuracy | ± 0.5% rdg
Display Resolution: 0.1 milliohm |
| Productivity | 5000pcs/h |
| 寸法 | 1330x920x1600mm |
| Adaptation Battery | Cylindrical Battery
(18650,32650,18500,26650,14500,21700 etc.) |

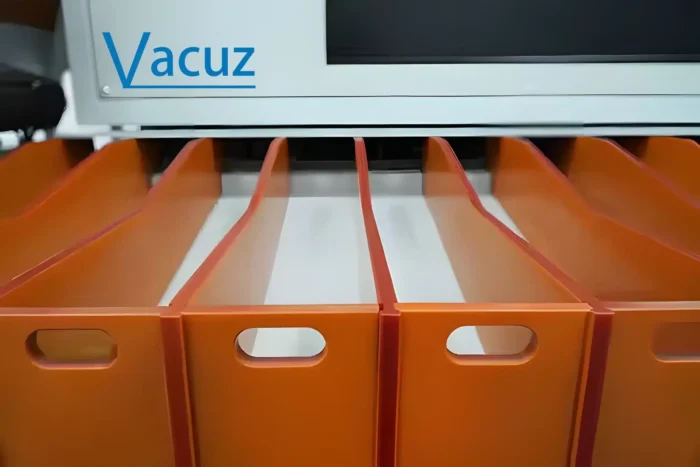

| Receiving Channel | 11 channels |
| Operating Temperature Range | 25 ° C ± 5 ° C |
| Humidity | ≤85% |
| Total weight |
300kg |
会社情報
Vacuz Machine Factory は 2007 年 5 月に設立され、広東省東莞市に位置しています。自動巻線機、ボビン巻線機、トランス巻線機、モーター巻線機、ワイヤレスコイル巻線機、SQコモンモードチョークインダクター巻線機、その他非標準巻線機の研究、開発、生産、販売、サービスに従事する専門メーカーである。当社の製品は、中国全土の都市や省で販売されているほか、中東、ヨーロッパ、アフリカ、アジア、北米などの国や地域のお客様にも輸出されています。当社のカタログから製品を選択する場合でも、アプリケーションのエンジニアリング支援を求める場合でも、当社のカスタマーサービスセンターにお客様の調達要件についてご相談ください。品質は私たちの文化です！あなたの協力のためにすぐに願っています！
梱包・発送
1.Port: 上海/シンセンまたはあなたの選択
パッケージと輸送
一般包装（紙箱またはビニール袋）：小物の場合、輸送中の破損を防ぐため、用紙と包装紙で梱包します。
木製ケースのパッケージ：機械設備などの大型商品については、専門の熟練した大工がおり、正確な厚さ、密度、長さの適切な木製ケースを作成します。外側の木製ケースには、↑のマークが付きます。木箱の中に緩衝材を入れ、割れや衝撃を防ぎます。納品書をお渡しします。あなたはちょうど電話を待つ必要があり、その後、最寄りの物流ステーションで商品を拾う 。（あなたが自宅で商品を取得したい場合は、事前に私に知らせてください）。
バキュームサービス＆ストレングス
サービス・テイスト
迅速＋満足＋安全」で最高のサービスを提供します。
保証期間
ユーザーが製品を受け取ってから12ヶ月の長期間。
保証項目
機械の設計または製造上の欠陥に起因する異常故障に限ります、
無償で修理・付属品を提供します。
技術サービス力
長年の経験を持つサービスエンジニアは、特別な技術トレーニングを受け、様々な故障の問題に対応できるようになっています。
正確な使い方やメンテナンス方法などを案内する。
エレクトロニクス製品の生産プロセス技術に関する無料相談の実施。
販売後のサービス
機械が正常に使用されていることを保証するために、英語のマニュアル、ビデオ、ラインでのガイディングによって、製品の操作方法、使用方法、メンテナンス方法についてトレーニングを行います。
使用説明書
製品の寸法を間違えると、使用効果に影響が出ますので、正しい完全な寸法で応募してください。
製品の適用範囲を超えないように、完全に使用説明書に一致する製品を使用することを確認してください。
防湿、防錆、防漏、防爆、定期的な保守・点検を心がけましょう。使用期間の延長に役立ちます。
ユーザードキュメント管理
EPRシステムで完璧なユーザードキュメント管理を確立し、すべての製品ランニングディテールを管理する。ユーザーを大切にする。
製品について
1.製品写真：すべての製品の写真は、実際の製品によって撮影され、撮影光、製品サイズ、マニュアル技術やコンピュータディスプレイなどによって引き起こされる製品と写真の間の色収差があります。それは質の問題ではないです。製品の部品
は、技術の革新とプロセスの改善により、外観が変更されています。SanShineは、製品のパラメータが変更されないことを保証し、製品が使用することに影響を与えることはできませんでした。
2.Product サイズ：すべてのパラメータは、すべてのマニュアルによってちょうど参照のために測定されます。測定ツール、ロット製品および農産物プロセスの違いに起因する小さな偏差があります。実質のサイズは最終的な配達プロダクトとの調和であるべきです。
3.品質検査すべての製品は、出荷前に厳密に検査する必要があります。良い機能と外観を確保する。

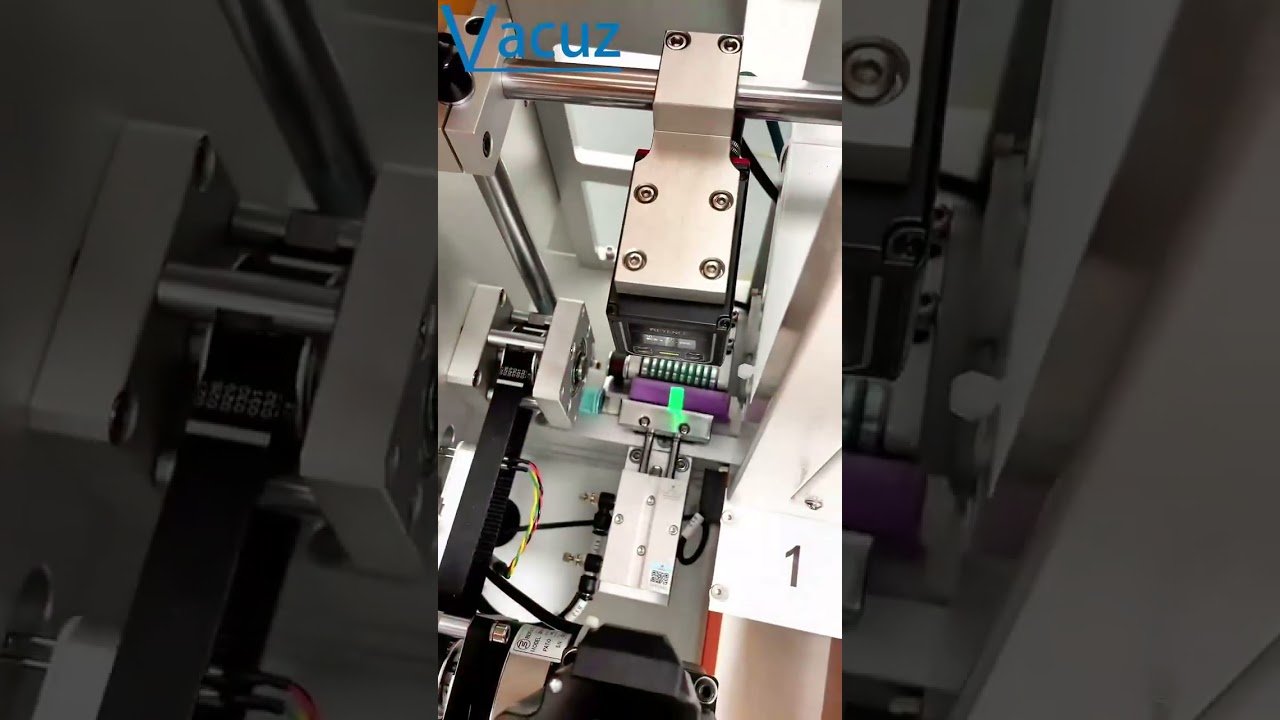

バキュームマシン動画
Vacuzでよくある質問
1.コイルに最適な自動巻線機を選ぶには？
以下のコイルデータをお知らせください： 巻線前のコイルの外径と内径、巻線前のコイルの高さ、巻線層、巻数、銅線の直径、製品の写真やビデオなど。
2.この種の機械を使うのは初めてだが、操作は簡単か？
使い方がわかる英語のマニュアルやガイドビデオもあります。
それでもご不明な点がございましたら、メール/WhatsApp/WeChatオンラインサービスにてお問い合わせください。
3.納品後に不具合が発生した場合、どうすればよいですか？
保証期間内であれば、無償で部品をお送りいたしますが、送料はご負担ください。
4.MOQは何ですか？
1セットの機械、混合注文も歓迎されます。
5.このマシンを購入するにはどうすればよいですか？(とても簡単で柔軟です。）
A.この製品について、オンラインまたはEメールでご相談ください。
B.最終価格、送料、支払方法、その他の条件について交渉・確認する。
C. 請求書を送付し、注文を確認する。
D.請求書に記載された方法に従って支払いを行う。
E.弊社では、お客様の全額入金を確認した後、プロフォーマインボイスの観点でご注文の準備を行います。また、出荷前に100%の品質チェックを行います。
F.Send your order by air or by sea.
