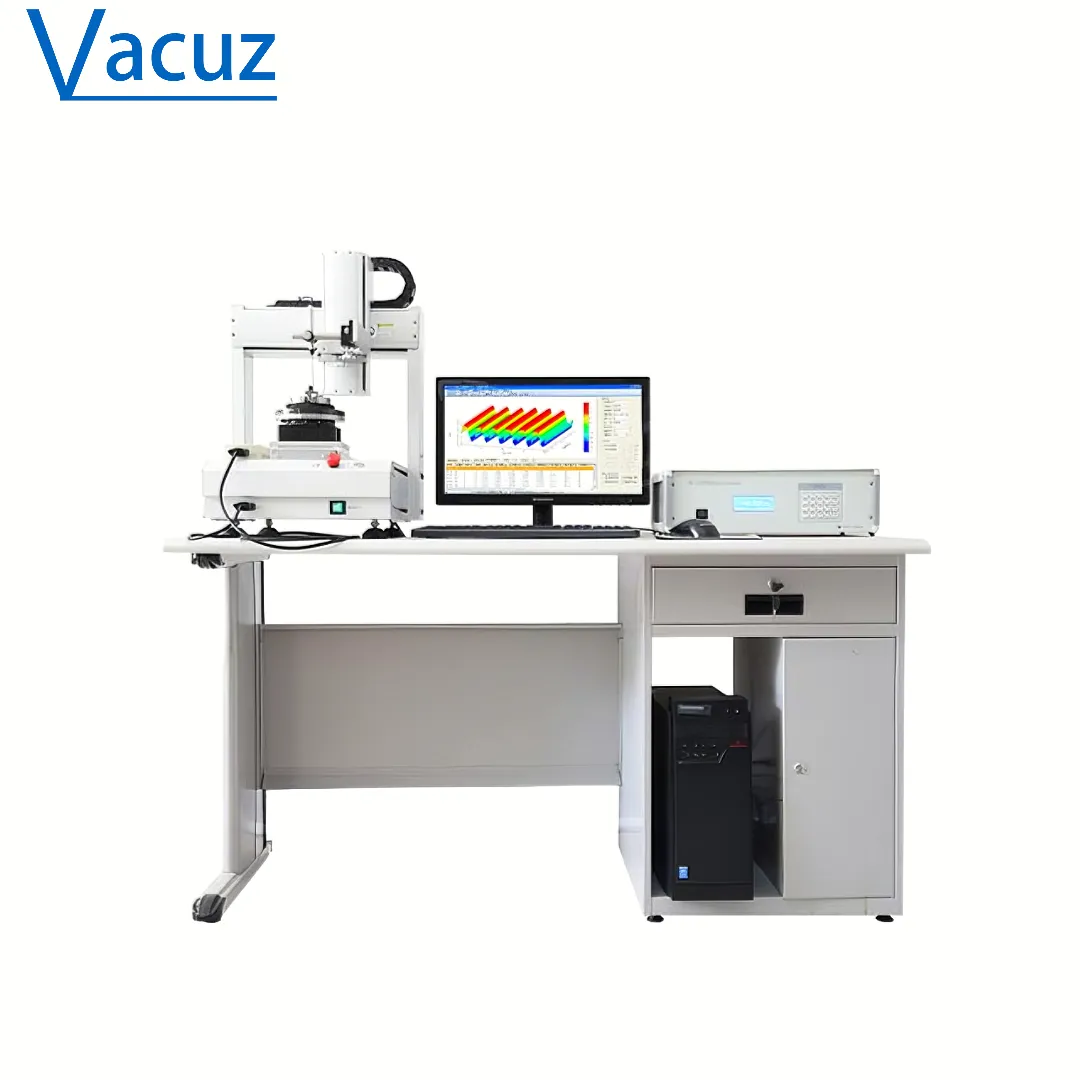

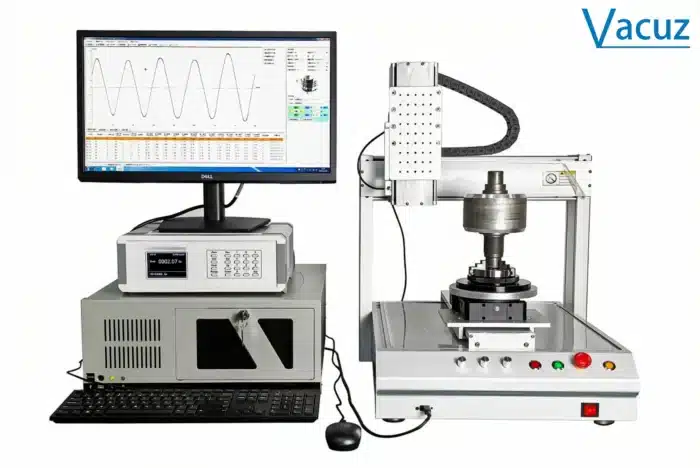

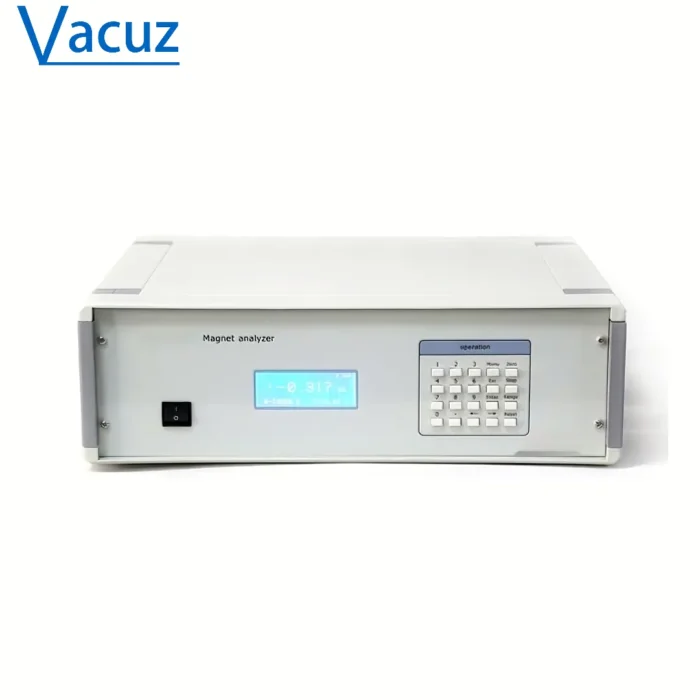

VA-2012 磁界分布測定装置/ロータースキャナ/ローターマグネット試験機(自動版)

マシンの特徴

VA-2012 Magnetic Field Distribution Measurement Device / Rotor Scanner / Rotor Magnets Test Machine(Automatic Version) test reports can be provided for XY coordinates, P-pole coordinates, 3D magnetic field distribution, and harmonic analysis based on relative fundamental frequencies, delivering precise magnetic field distribution data for motor design. High concentricity design and the probe’s high-precision return mechanism ensure the equipment’s quality, with overall performance reaching internationally advanced levels.

● Powerful data analysis with intuitive 3D magnetic field distribution waveforms
● Fully automatic XYZ displacement control via handheld probe
● Fine adjustment possible in XYZ directions via micro-adjustment knobs
● Capable of accurate detection starting near the magnetic pole zero point
● Microcontroller-based internal control with freely configurable measurement ranges
● Imported three-jaw chuck ensures rotational concentricity better than 0.05mm
● Stepper motor-driven table rotation with smooth operation and vibration less than 0.03mm
● Features automatic magnetic pole zero return and fundamental wave comparison functions

主な技術パラメーター

3D Control:

● XYZ movement can be manually adjusted.

● XY directions are adjusted using moving block scale indicators, with an adjustment precision of 0.1mm.

● Large X-direction movements use universal wheel adjustment, without precision indication, for user adjustment of the center normal position.

● Z-axis uses electronically displayed lead screw adjustment, with a movement resolution of 0.01mm and a return accuracy of ±0.02mm.

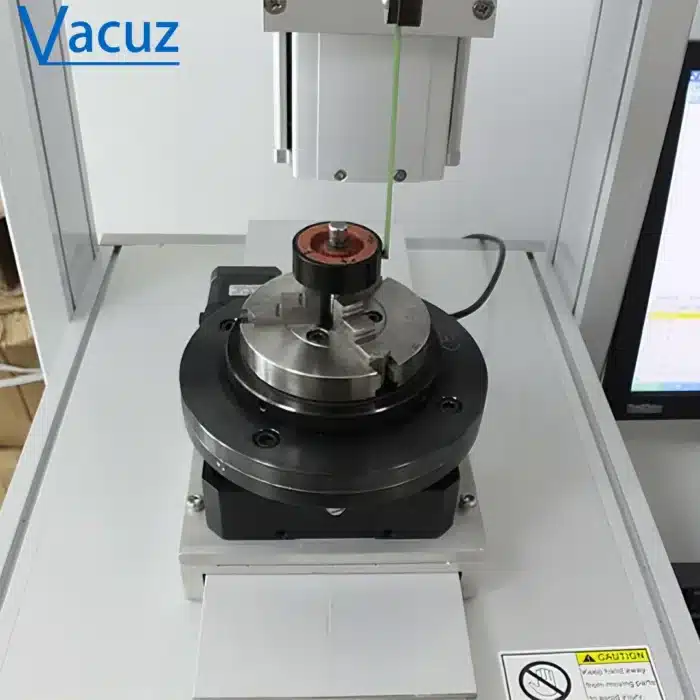

Rotary Platform:

● Three-jaw chuck rotational concentricity: 0.01mm; Overall concentricity better than: 0.05mm.

● Optical electric translation stage, Model: 01RS004 Optical Electric Rotation Stage, Reduction Ratio 1:180.

● Imported three-jaw chuck, Model: SE-03.

● Maximum test points for precision measurement: 36000 steps/revolution; Test time adjustable from 30 to 60 seconds.

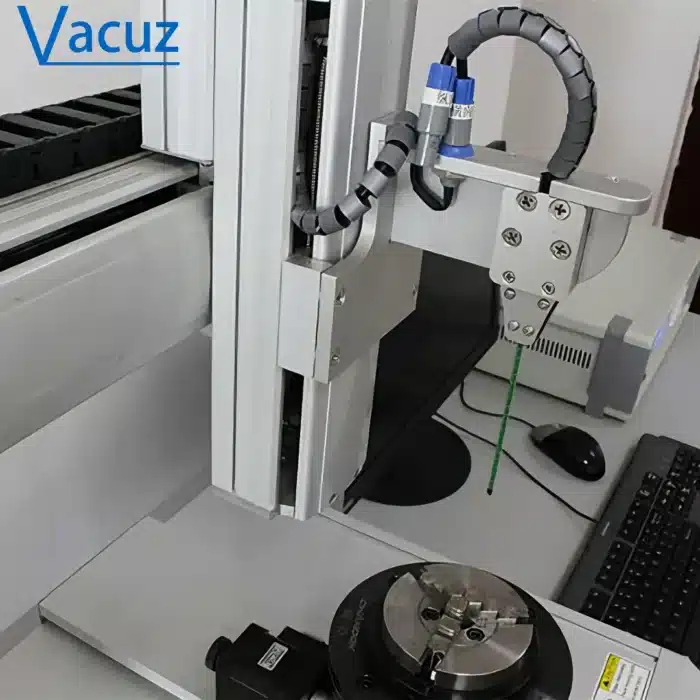

Measurement Probe:

● Auto-ranging, seven ranges: 0.2k / 0.4k / 1k / 2k / 4k / 10k / 20k Gs.

● Resolution: 0.2% of each range; Below 400Gs, 0.1Gs is effective.

● Accuracy: 1.0% of each range.

● Includes one standard magnetic field source: 1000Gs ±5Gs, calibration accuracy: 0.5%, used for magnetic field calibration.

Measurement Instructions:

● Standard transverse probe: Thickness 0.65mm, Width: 3.5mm, Front end extension length: 60mm.

● Inner ring measurement range: Φ10mm ~ Φ76mm; Large samples require a measuring fixture.

● Outer ring measurement range: Φ6mm ~ Φ82mm; Large samples require a measuring fixture.

● Probe three-direction travel distance: X-axis: 200mm, Y-axis: 200mm, Z-axis: 100mm.

Software Interface

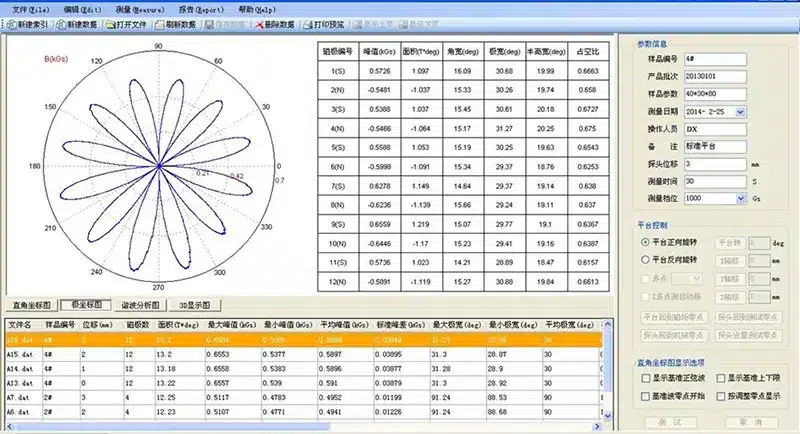

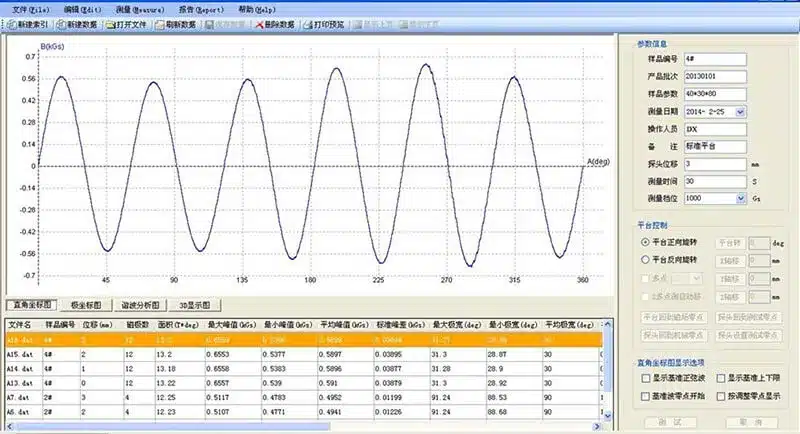

Cartesian Coordinate Analysis Chart
